Описание
Старт-Проф – одна из самых распространенных программных систем расчета прочности и жесткости трубопроводов различного назначения в России и странах СНГ. Программная система достигла уровня своеобразного промышленного стандарта и по своим потребительским свойствам не уступает зарубежным аналогам.
Программа используется в 3000 организаций России, Украины, Казахстана, Белоруссии, Узбекистана, Туркменистана, Китая, Японии, Великобритании, Италии, Чехии, Латвии, Сербии, Болгарии, Германии, Финляндии, Кореи и США.
Старт-Проф успешно используется во многих отраслях промышленности, например:
Энергетика, теплоснабжение, коммунальные сети
Нефтегазовая промышленность, нефте- и газопереработка, нефтехимия
Химическая промышленность
Металлургия
Пищевая промышленность
Фармацевтика
Судостроение
Водоснабжение
Благодаря огромному числу пользователей и обратной связи со специалистами различных отраслей промышленности программная система Старт-Проф устойчиво развивается и модернизируется, чтобы соответствовать современным требованиям промышленности.
Программа постоянно верифицируется, в том числе и путем перекрестного тестирования с аналогичными отечественными и зарубежными программами.
Используется внутренняя система качества: каждая выпускаемая версия Старт-Проф проходит автоматическое и ручное тестирование на нескольких сотнях верификационных расчетных моделях.
Выполнение расчетов по программам Старт-Проф обеспечивает надежность и безопасность при эксплуатации трубопроводных систем различного назначения, облегчает согласование проекта с контролирующими органами (Ростехнадзор, Главсгосэкспертиза), сокращает затраты и время пусконаладочных работ.
Нашими специалистами обеспечивается качественная и оперативная техническая поддержка по телефону, электронной почте и другим каналам связи.
Нашим Учебным центром регулярно проводятся курсы повышения квалификации по работе с программой старт. Все преподаватели – авторы программы Старт-Проф.
Возможности
Старт-Проф позволяет рассчитывать различные типы трубопроводов:
Надземные
Защемленные в грунте
Вакуумные
В рубашке
Криогенные
Высокого давления
Пластиковые
Стеклопластиковые
Из цветных металлов
Нормы
Расчеты проводятся в соответствии с нормативными документами:
-
Трубопроводы пара и горячей воды
- РД 10-249-98 (Россия)
- ASME B31.1-2020 Power piping (США)
- DL/T 5366-2014 (Китай)
-
Тепловые сети
- ГОСТ Р 55596-2013
- РД 10-400-0 (Россия)
- CJJ/T 81-2013 (Китай)
- EN 13941-2019 Тепловые сети (Евросоюз)
-
Технологические трубопроводы
- ГОСТ 32388-2013 (Россия)
- ASME B31.3-2018 + Ch. IX Process Piping (США)
- EN 13480-2017 Metallic Industrial Piping (Евросоюз)
- GB/T 20801-2020 Process Piping (Китай)
- GB 50316-2008 Metallic Industrial Piping (Китай)
-
Магистральные и промысловые газо- и нефтепроводы
- СНиП 2.05.06-85 (Россия)
- СП 36.13330.2012 (Россия)
- ASME B31.4-2019 + Ch. IX & XI Liquid Transportation (США)
- ASME B31.8-2018 + Ch. VIII Gas Transmission (США)
- GB 50251-2015 Gas Pipelines (Китай)
- GB 50253-2014 Oil Pipelines (Китай)
- ГОСТ Р 55989-2014 Магистральные трубопроводы на давление свыше 10 МПа
- ГОСТ Р 55990-2014 Промысловые трубопроводы
- СП 284.1325800.2016 Промысловые трубопроводы
- СП 33.13330.2012 Расчет стальных трубопроводов на прочность. Актуализированная редакция СНиП 2.04.12-86
- ASME B31.12-2019 Трубопроводы для водорода (США)
- BS PD 8010-1:2015 Магистральные трубопроводы (Великобритания)
- BS PD 8010-2:2015 Подводные трубопроводы (Великобритания)
- CSA Z662 Магистральные трубопроводы (Канада)
-
Трубопроводы из стеклопластика
- ISO 14692-3:2002/Cor 1:2005 (Международный)
- ISO 14692-2017 Трубопроводы из стеклопластика
-
Трубопроводов из полимерных материалов PE, PE-RT, PP, PB, PVC, PVDF и др.
-
Другие трубопроводы
- ASME B31.5-2019 Системы обогрева и охлаждения
- ASME B31.9-2017 Коммунальные трубопроводы зданий
-
Коэффициенты интенсификации и гибкости
-
Оценка допускаемых нагрузок на оборудование
- ГОСТ 32601-2013, Центробежные насосы (Россия)
- API 610 11th Edition, Центробежные насосы (США)
- ГОСТ Р 53682-2009 Установки нагревательные для нефтеперерабатывающих заводов
- ГОСТ ISO 13706-2011 Аппараты с воздушным охлаждением
- СТО-СА-03-002-2009 Правила проектирования, изготовления и монтажа вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов
- ГОСТ 54806-2011 Насосы центробежные. Класс I
- ГОСТ 54805-2011 Насосы центробежные. Класс II
- WRC 537 Ed.10 Локальные напряжения в сферических и цилиндрических оболочках от внешних нагрузок
- API 617 8th Edition. Axial and Centrifugal Compressors and Expander-compressors
- API 560 5th Edition. Fired Heaters for General Refinery Service
- API 661 7th Edition. Petroleum, Petrochemical, and Natural Gas Industries—Air-cooled Heat Exchangers
- API 650 12th Edition. Welded Tanks for Oil Storage
- EN ISO 9905:1998+A1:2011 Technical specifications for centrifugal pumps — Class I
- EN ISO 5199:2002 Technical specifications for centrifugal pumps — Class II
- NEMA SM23 R2002 Паровые турбины
-
Учет податливостей штуцеров оборудования
- WRC 297 Local Stresses in Cylindrical Shells Due to External Loadings on Nozzles – Supplement to WRC Bulletin No. 107 (Revision I)
- PD 5500 5th Edition. Specification for Unfired Fusion Welded Pressure Vessels
-
Расчет на сейсмические воздействия
- СНиП II-7-81* (Россия)
- СП 14.13330.2018 изм. №1 (Россия)
- НП-031-01 (Россия)
- GB 50011-2010 (Китай)
-
Расчет на ветровые воздействия
- СП 20.13330.2016 (Россия)
- GB 50009-2012 (Китай)
- ASCE 7-16 (США)
- NBC 2010 (Канада)
- EN 1991-1-4 2005+A1-2010 (Евросоюз)
- UBC 1997
- IBC 2012 (Международный)
- IS.875.3.1987 (Индия)
- AZ/NZS 1170.2:2011 (Новая Зеландия)
- NBR 06123-1988 (Бразилия)
- BS 6399-2 (Великобритания)
- CNS (Тайвань)
- NSR-10 (Колумбия)
- KBC 2016 (Южная Корея)
- CFE 2008 (Мексика)
- Давление ветра в зависимости от высоты
- Скорость ветра в зависимости от высоты
-
Расчет на снеговые нагрузки
- СП 20.13330.2016 (Россия)
- GB 50009-2012 (Китай)
- ASCE 7-16 (США)
- NBC 2010 (Канада)
- EN 1991-1-3-2003+A1-2015 (Евросоюз)
- IBC 2012 (Международный)
- KBC 2016 (Южная Корея)
-
Расчет на гололедные нагрузки
- СП 20.13330.2016 (Россия)
- GB 50135-2006 (Китай)
- ASCE 7-16 (США)
- IBC 2012 (Международный)
-
Продление срока службы
- ASME B31G-2012 (США)
- GB/T 19624-2019 (Китай)
Интеграция
Старт-Проф имеет интерфейсы для интеграции с рядом программ для расчета и проектирования:
| Программа |
Импорт в Старт-Проф |
Экспорт из Старт-Проф |
|
|
+ |
+ |
|
|
+ |
+ |
|
|
+ |
– |
|
|
+ |
– |
|
|
+ |
– |
|
|
+ |
– |
|
|
+ |
– |
|
|
+ |
– |
|
|
+ |
– |
|
|
+ |
– |
|
|
+ |
+ |
|
|
+ |
– |
|
|
– |
+ |
|
|
+ |
+ |
|
|
+ |
– |
|
|
+ |
+ |
Базы данных
Для того чтобы не вводить необходимые параметры вручную, имеется ряд встроенных баз данных:
Материалы
Пружины
Крепления постоянного усилия
Грунты
Компенсаторы
Изоляция
Трубы
Тройники
Отводы
Переходы
Интерфейс

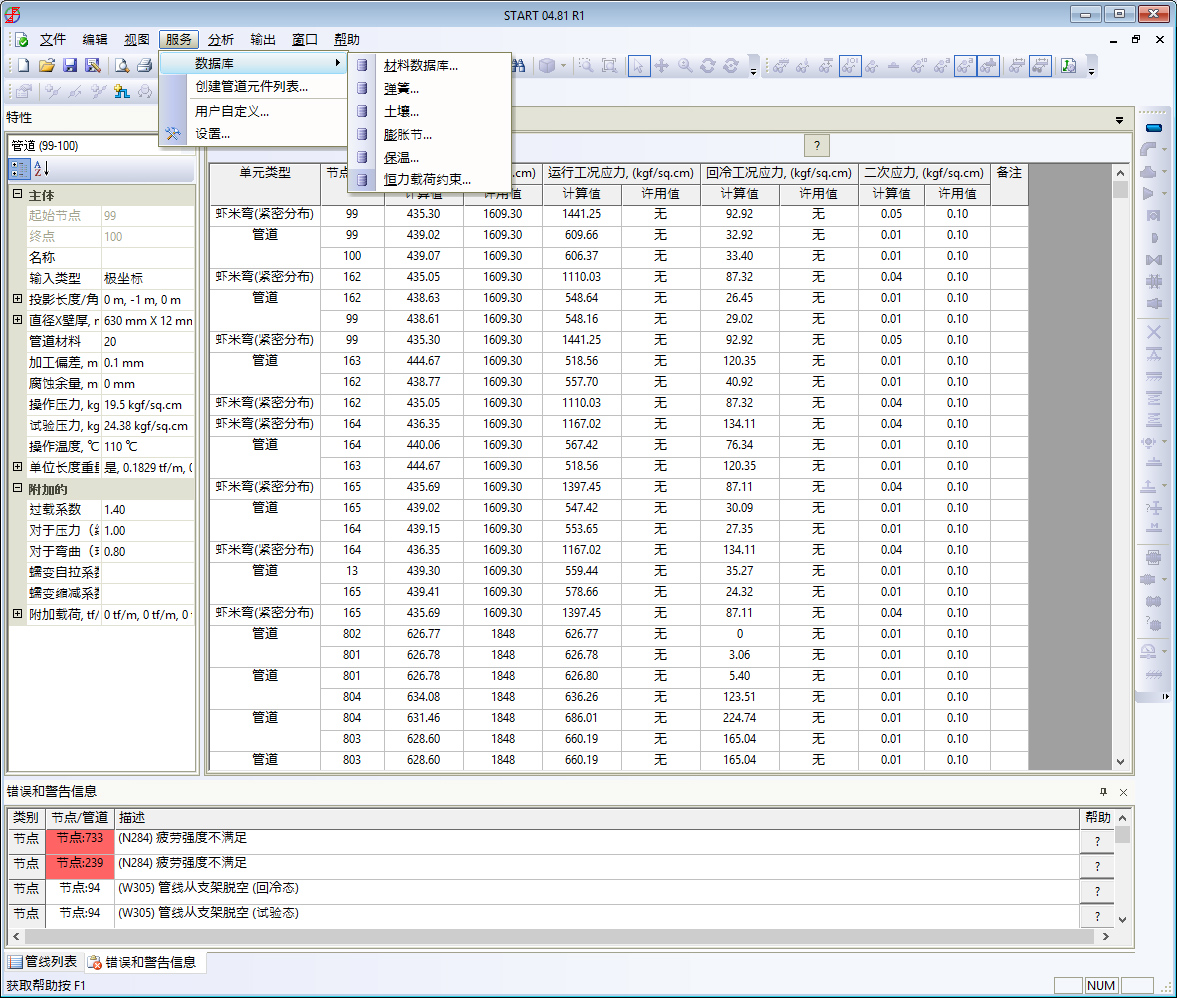

Старт-Проф имеет современный наглядный и интуитивно понятный пользовательский интерфейс, документацию и справочную систему на русском, английском и китайском языках.
Расчетная модель подземной тепловой сети большого размера
Расчетная модель насосной станции
Возможности дерева проекта
Расчетная модель технологического трубопровода
При построении используется простая и понятная любому рядовому проектировщику объектно-ориентированная расчетная модель трубопровода. Объектами, из которых состоит трубопровод, являются:
Трубы
Отводы
Тройники
Переходы
Крепления
Компенсаторы
Деформации
Нагрузки
Смещения опор
Арматура
Фланцевое соединение
Заглушка
Балластировочный утяжелитель
Соединение
Оборудование
Дефект
СТАРТ-Элементы – инструмент конструктора трубопроводов
С помощью СТАРТ-Элементы можно определить:
компенсирующую способность поворотов Г-, Z-образной формы и П-образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах;
компенсирующую способность поворотов Г-, Z-образной формы и П-образных компенсаторов при бесканальной прокладке трубопроводов в грунте
толщину стенки или предельное давление для труб, отводов, тройников, заглушек, переходов согласно выбранному нормативному документу;
расстояния между промежуточными опорами трубопровода из условий прочности и жесткости;
общую и местную устойчивость прямолинейных и криволинейных участков труб под действием температурного расширения, наружного давления (вакуума) и давления грунта (для труб бесканальной прокладки);
минимальную глубину заложения для участков бесканальной прокладки из условия устойчивости;
максимальную глубину заложения для участков бесканальной прокладки из условия прочности пенополиуретановой изоляции;
предельно допустимые расстояния между стартовыми компенсаторами и температуру их замыкания для трубопроводов, защемленных в грунте;
допустимую нагрузку на седловую опору для труб большого диаметра;
герметичность фланцевых соединений;
жесткость сильфонных компенсаторов при отсутствии данных от изготовителя.
Возможности расчета
Расчет нескольких не связанных трубопроводов в одном файле
Редактор режимов работы
Результаты расчета
Интерактивная графическая иллюстрация деформированного состояния в различных расчетных состояниях трубопровода, иллюстрация выполнения нормативных критериев прочности на схеме трубопровода
Всесторонняя логическая проверка качества исходных данных для расчета
Автоматическая проверка всех деталей трубопровода на внутреннее давление
Авторская методика учета трения в скользящих, направляющих, упругих опорах
Расчет назначенного ресурса технологических трубопроводов согласно ГОСТ 32388-2013 и тепловых сетей согласно ГОСТ Р 55596-2013
Расчет отбраковочных толщин труб и соединительных деталей (отводов, переходов, тройников, заглушек) технологических трубопроводов согласно требованиям ГОСТ 32388-2013
Расчет податливости штуцеров сосудов и аппаратов для более точного вычисления нагрузок на штуцеры и напряжений в трубопроводе
Оценка прочности пенополиуретановой изоляции
Автоматический подбор пружин для упругих опор и подвесок, автоматический расчет необходимой затяжки
Автоматический учет «манометрического эффекта» в отводах, имеющих начальную овальность, и распорных усилий от внутреннего давления во всем трубопроводе
Учет маятникового эффекта при отклонении тяг жестких и упругих подвесок от вертикального положения
Учет односторонних связей (например, подъем трубопровода над опорами)
Учет особенностей работы упруго-изогнутых участков большого радиуса
Расчет частот и форм собственных колебаний трубопровода
Системные требования
Процессор архитектуры x86-64
Оперативная память 4Гб и выше
Видеокарта c поддержкой OpenGL 2.0 и выше с 1Гб и более памяти
Разрешение дисплея минимум 1280х1024
Сертификаты
Старт-Проф зарегистрирован за №1487 в Реестре отечественного программного обеспечения Приказом Минкомсвязи России от 06.09.2016 №426. Подробнее…
